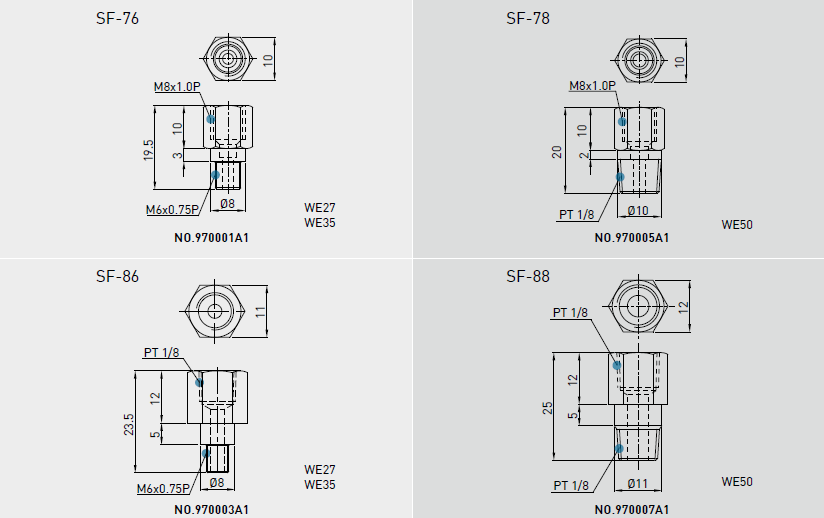

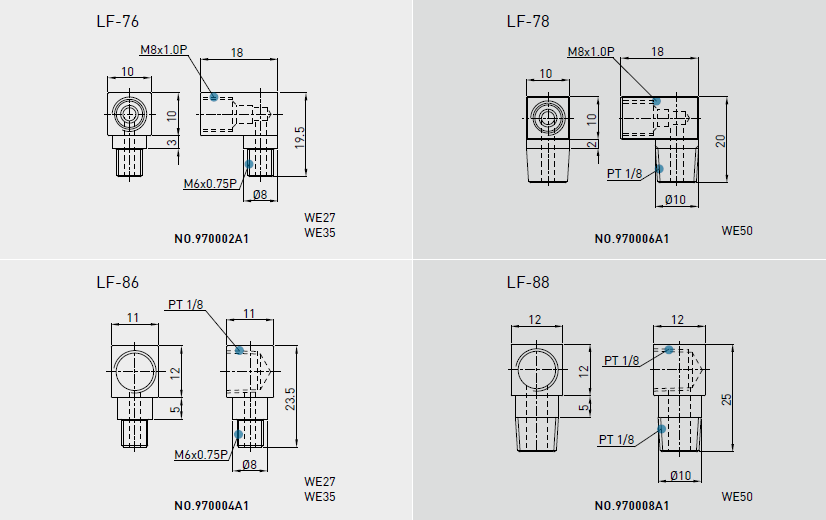

寬幅型滾珠直線導軌WE系列油管接頭型式及防塵配備


防塵配備
(1) 標準防塵配備代碼
若有下列防塵配備需求時，請于產品型號后面加注代碼。

WE系列
寬幅型滾珠線性滑軌

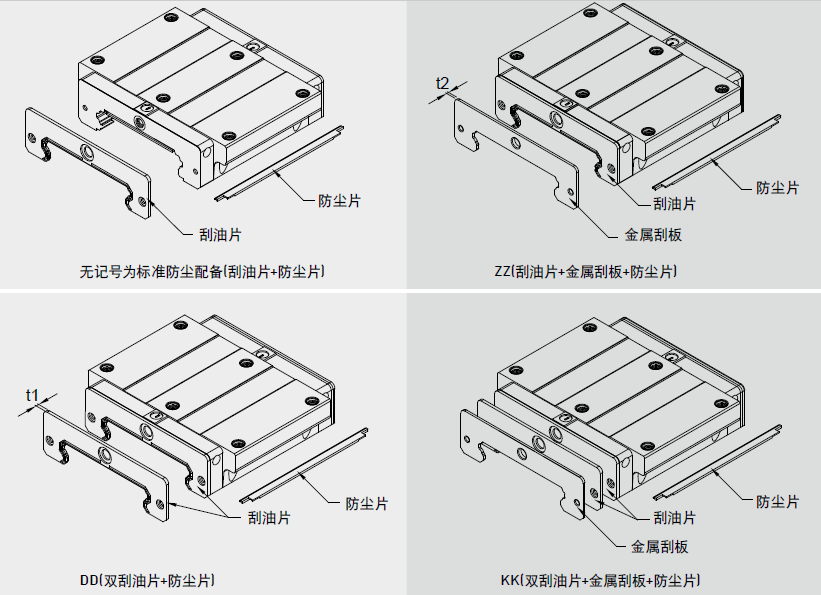

(2) 防塵配備說明

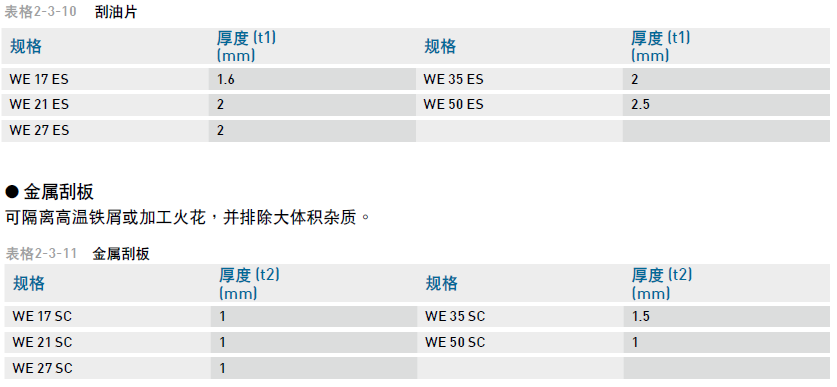

● 刮油片及底部防塵片
阻止加工鐵屑或塵粒進入滑塊里面，破壞珠道表面而降低直線導軌壽命。

● 雙層刮油片
加倍刮屑效果，即使在重切削加工環境中，異物完全被排除于滑塊外。

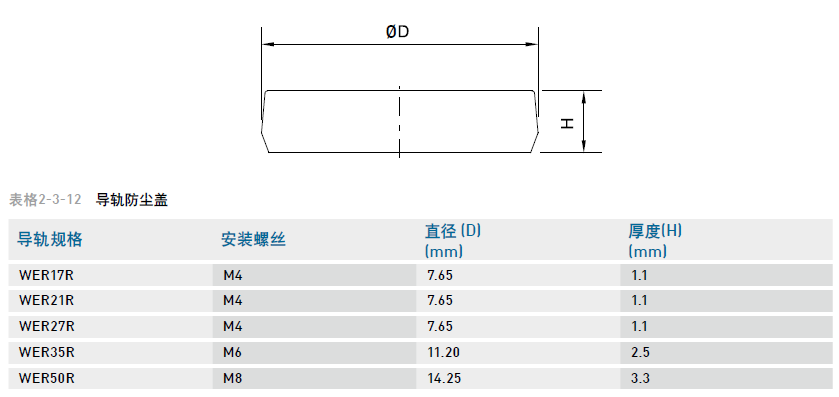

導軌螺栓蓋，為防止切削粉末或異物經由螺栓孔侵入滑塊內部影響精度，客戶必須在安裝導軌時將螺栓蓋打入螺栓孔內，每支導軌出廠時皆配有螺栓蓋。

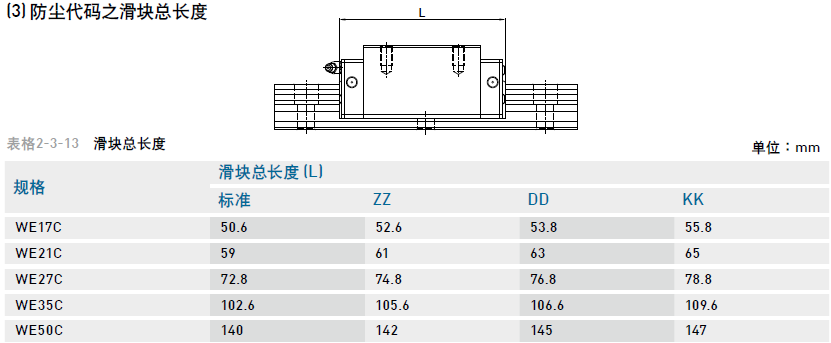

(3) 防塵代碼之滑塊總長度
